Tutorial Minescape - Membuat Posting Dedalam Bor Blasting

TUTORIAL MINESCAPE MEMBUAT POSTING DEDALAM BLASTING

1. Tentukan Lokasi yang akan dibuat blasting dan gambarkan dalam patern bor blasting buat garis bantu sejajar Pit dan tegak lurus Pit.
Tentukan titik bor pertama yang dekat dengan wall, perhitungkan jarak antara final wall dengan lubang bor.
Lihat bentuk titiknya, jika kecil spt titik kemudian di lakukan edit
Klik EDIT/PROPERTIES/ATRIBUT.
Centang pada kolom marker (jangan lupa titik nya di select dulu sehingga berubah jai kuning)
Pada sebelah kanan segitiga pilih bentuk titik yang akan di pakai (pilih Oil Well) kemudian Apply


Lihat Hasilnya


2.    Lakukan copy along
Sellect titik yang akan di copy along sehingga berwarna kuning, kemudian lakukan
EDIT/COPY/ALONG  Klik garis yang sejajar Pit sehingga muncul gambar spt di bawah, dan masukan spasing yang akan di pakai, misal 6 meter
ENTER


setelah Di enter akan muncul titik sejajar garis PIT
3.  Dengan cara yang sama buat bor berikutnya supaya terbentuk V cut
4. Langkah selanjutnya membuat bor yang tegak lurus PIT
Select semua titik dibaris pertama untuk dilakukan copy along. Lakukan
Edit/Copy/Along pilih/klik pada garis yang tegak lurus PIT
Kemudian ENTER dan masukan nilai spasingnya
Hasilnya seperti gambar dibawah
Kemudian dengan cara yang sama untuk bor dibaris ke dua
5. Matikan semua layer dan drape ke situasi terakhir.
setelah semua bor tergambarkan kemudian matikan semua layer dan lakukan drap titik bor tersebut ke surface pada situasi terakhir.
Lakukan
Strip_design/drape

Kemudian Apply
check kenampakanya dalam format tiga dimensi

6. Melakukan Ewport titik bor ke excel
Pilih windows explorer/design file/export/pipih format XYZ

Save/Ok
Hasilnya bisa dibuka di windows explorer, lihat project/senoni/data/bor_blasting.dat
7. Melakukan edit bor hole di excel
buka excel, kemudian buka bor blasting
Pilih delimited/next
 Pilih Space, Other Dan Comma
Next
 Finish
Di excel akan muncul spt Di bawah
Sebagai contoh kita akan melakukan posting bor hole tersebut ke elevasi 165
Tambahkan Kolom dan Row seperti gambar dibawah
Hilangkan semua headernya sehingga tinggal table spt dibawah

 Simpan file tersebut dalam fomat CSV

Kembali ke minescape
Buka windows explorer/table/generic/create
buat table seperti dibawah ini, kemudian apply
8. Melakukan Import table file
Windows explorer/table files/generic/import/data_bor(CSV yang terakhir kita buat)
Apply
Check hasilnya
Windows explorer/table files/generik?hole senoni (doeble klik)
9. Melakukan Posting Kedalaman bor blasting
Graphics/Post/Table
Isikan seperti kolom dibawah

Kemudian pilih Controls

Kemudian pilih display

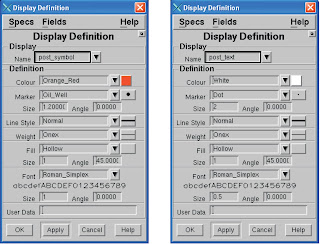

Untuk dispaly pastikan post_symbol dan post_text memiliki text size ukuran kecil ini dilakukan dengan melakukan Klik Kanan/edit.
Memudian Apply semua

Lihat hasilnya dilayer hole_senoni dan munculkan design weekly nya

Sekian
Tutorial Minescape Membuat posting dedalam blasting
Selamat berlatih.
