Dalam menggambar desain bangunan ada beberapa gambar kerja yang wajib di gambar . mulai dari denah rumah yang akan di bangun hingga gambar tampak rumah . semua gambar tersebut sangat lah penting untuk pekerja konstruksi dalam membaca maksud dari si arsitek dalam membangun rumah . jika dalam perencanaan gambar anda tidak teliti atau bahkan sampai salah , itu akan berakibat fatal pada bangunan . karena bangunan yang akan anda bangunan akan sesuai dengan gambar yang akan anda buat . salah satu gambar yang wajib anda perhatikan adalah gambar tampak rumah , mulai dari tampak depan , tampak samping kanan dan kiri hingga tampak belakang .

Gambar tampak ini akan menentukan tampak bangunan yang akan anda bangun . maka dari itu gambar tampak ini memerlukan imajinasi tinggi untuk membuat bangunan yang akan di buat akan terlihat bagus dan enak di pandang . dalam menggambar tampak rumah banyak software yang di gunakan , dan Software Terbaik Untuk Gambar Tampak Rumah adalah autocad . dengan software ini anda dapat menggambar hingga sedetail mungkin .

Untuk menggambar tampak bangunan dengan menggunakan software menggunakan autocad sangat lah mudah jika anda tau cara nya . jika anda belum mengerti cara tenang saj pada kesempatan kali ini saya akan membagikan Trik Menggambar Tampak Rumah Menggunakan Autocad . berukut trik nya


Trik Menggambar Tampak Rumah Menggunakan Autocad

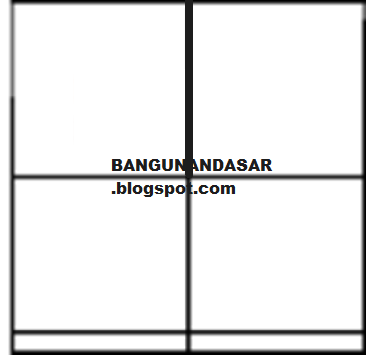

  1. Hal pertama yang wajib anda lakukan adalah menggambar denah rumah yang akan di gambar tampak nya . jika gambar denah maka sangat lah mudah anda menggambar tampak rumah yang ingin anda gambar . tergantung imajinasi anda . contoh gambar denah yang saya gunakan terlihat di gambar bawah ini

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  2. Jika sudah menggambar rumah gambar lah garis - garis penghubung dari denah untuk membuat gambar tampak rumah anda menggunakan tolls Xline atau commen line nya X . seperti gambar di bawah ini

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  3. Setelah itu buat lah garis lantai yang akan menjadi lantai tampak rumah anda seperti gambar di bawah ini . untuk gambar ini anda buat sembarang saja di mana pun anda inginkan sesuai dengan garis penghubung yang telah anda gambar .

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  4. Jika gambar lantai anda sudah jadi , mulai lah gambar batas tinggi bangunan . dengan cara meng Offset garis lantai 3 m ke atas seperti gambar di bawah ini .

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  5. Selanjutnya anda gambar atap anda Offset lagi keatas dengan ketinggian 3 m juga . seperti gambar di bawah ini .

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  6. Jika semua bagian sudah terbentuk rapihkan menggunakan Tolls Trims potong garis - garis yang tidak penting seperti gambar di bawah ini .

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  7. Jika sudah terbentuk Offset lah garis bawah sebanyak 0.15m supaya berbentuk seperti gambar di bawah

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad



  8. Kembali rapihkan gambar menggunakan trims hingga berbentuk seperti gambar di bawah ini .

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  9. Setelah itu gambar lah operstek atap dan pertegas posisi atap dengan Offset garis tengah ke dinging bangunan samping sebanyak 0.15 dan garis teratas sebanyak 0.1 seperti gambar di bawah ini

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  10. Rapihkan gambar kembali menggunakan Trims Hingga menyerupai gambar di bawah ini

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  11. Pertegas garis batas bangunan dengan Offset garis - garis batas bangunan sebanyak 0.1 hingga seperti gambar di bawah ini

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad



  12. Rapihkan garis nya kembali seperti gambar di bawah ini
    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  13. Setelah itu kalian gambar Pintu dan Jendela menggunakan Rectangle sesuai dengan gambar di bawah ini

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad


  14. Setelah gambar pintu dan jendela jadi buat lah gambar tambahan ventilasi udara dengan menggunakan Rectangle seperti gambar di bawah ini sesuai dengan yang anda ingin kan

    Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad Cara Menggambar Tampak Depan Rumah Menggunakan Software Autocad

  15. Menambahkan arsiran pada bangunan supaya menyerupai bangunan aslinya seperti gambar di bawah ini .


  16. Jika sudah kalian lakukan dengan benar makas hasil nya akan seperti ini


Gambar - gambar diatas hanya jadi contoh untuk kalian tau Langkah - Langkah Menggambar Tampak Depan , karena gambar - gambar diatas tidak memakai ukuran yang standar atau saya buat dengan ukuran yang asal . jadi jika anda sudah tau langkah - langkahnya anda tinggal menggambar sesuai dengan ukuran rumah yang ingin kalian bangun .

Terimakasih sudah mengujungi blog kami dan membaca artikel tentang Cara Mudah Menggambar Tampak Rumah Menggunakan Autocad selamat mencoba dan semoga artikel diatas bermanfaat untuk kalian semua
