Cara Cepat dan Mudah Menggambar Denah Menggunakan Software Autocad

Seiring dengan kemajuan teknologi banyak pengembang aplikasi yang sangat membantu kita dalam melakukan semua kegiatan - kegiatan yang kita lakukan . mulai dari ber sosialisasi hingga membantu kita dalam mengerjakan pekerjaan . salah satu yang sangat terbantu oleh perkembangan teknologi adalah seorang arsitek . mungkin di jaman dulu arsitek mungkin akan kesulitan dalam membuat satu gambar kerja , namun sekarang dengan berkembangnya teknologi arsitek pun di untung kan dalam hal mendesain sebuah bangunan . dalam mendesain suatu bangunan di butuhkan ketelitian tingkat tinggi , maka dari itu di butuhkan software - software yang mendukung . ingin tau software apa saja yang membantu anda mendesain bangunan baca juga artikel ini Software-Software Terbaik Untuk Menggambar Bangunan

Salah satu software yang di gunakan adalah AutoCad . anda tidak akan membutuhkan waktu lama untuk mendesain satu bangunan jika anda sudah menguasai software ini . namun jika anda belum mengerti Cara Membuat Denah Di Autocad mari kita belajar bersama disini .

Hal yang pertama harus anda perlukan adalah laptop yang suport dengan software ini karena jika laptop anda tidak suport proses penggambaran denah akan terasa lama . jika anda sudah memiliki software ini tinggal membuka saja . aplikasi ini mungkin sudah banyak memiliki versi namun mau di gunakan di versi mana pun coment lin nya akan tetap sama . baik lah langsung saja kita bahas semua di bawah ini .

 Cara Membuat Denah Rumah Di Autocad

1. Gambar lah terlebih dahulu As bangunan tersebut dengan menggunakan Rectangle atau comment line nya REC setelah itu klik di posisi sembarang lalu , klik distance atau jarak klik saja D dan tulis lah ukuran as rumah tersebut misal nya ukuran rumah 8000 x 6000 seperti gambar di bawah









2. Jika AS sudah jadi pecah lah Rectangle dengan menggunakan tools Explode atau coment line nya X




3. Setelah terpecah buat lah gambar gambar kamar dengan tool Offset dengan coment line O lalu klik garis yang ingin di pergunakan untuk mengambar as kamar , masukan ukuran kamar dan arah kan kursor kedalam bangunan , klik sembarang di dalam bangunan supaya muncul garisnya . seperti pada gambar di bawah ini








4. Selanjut nya rapih kan garis yang berlebih dengan menggunakan tools Trim atau comment line nya TR , lalu klik space dua kali untuk mempermudah . hingga menyerupai gambar di bawah ini .











5. Setelah jadi as keseluruhan gambar lah dindingnya menggunakan toll Multy Line atau comment line nya ML dan pilih zero atau Z lalu pilih scale atau S lalu masukan ukuran dinding nya yaitu 15cm atau 150 . mulai lah dari sudut bangunan kesudut yang lain .


   Multy Line hanya di gunakan satu kali jalan jadi jika ingin menggunakan lagi tinggal klik space dua kali lakukan kembali cara yang di atas . hingga muncul gambar seperti di bawah .







6. Mungkin garis dari multy line anda tidak seperti gambar yang ada diatas biasa nya di ujung garis multy line tidak menyambung ke garis sebelum nya untuk itu anda harus menambahkan panjang garis yang kurang panjang dengan cara pecahkan dulu garis multy line anda menggunakan explode seperti memecah rectangle di atas , setelah itu gunakan tols Extend untuk memanjang kan garis comment line nya ialah EX klik space dua kali untuk mempermudah menggunakannya





7. Setelah itu gambar lah ornamen pintu dengan tools Line comment line nya L dan ARC comment line nya ARC untuk melengkungkan garis dengan ukuran seperti gambar di bawah ini . gambar lah di luar bangunan terlebih dahulu











8. Gambar juga ornamen jendela menggunakan Rectangle dan Line dengan ukuran seperti gambar di bawah ini . gambar lah di luar bangunan terlebih dahulu

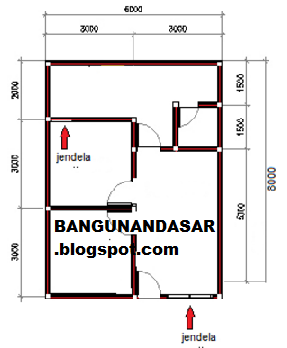

9. Setelah itu letak kan ornamen pintu dan jendela di tempat yang sudah di tentukan dengan tools Move comment line nya M dengan cara blok gambar yang akan di pindahkan cari midpoint nya lalu klik dan arah kan . seperti gambar di bawah ini










10. Jika sudah anda tinggal menulis kan keterangan saja seperti keterangan yang ada di gambar di bawah ini . dengan tools MText comment line nya MT










    Jika anda melakukan langkah - langkah seperti yang ada diatas maka hasinya akan seperti yang ada di atas .


    Terimakasih sudah mengunjungi Blog kami dan sudah membaca artikel tentang Cara Mudah Dan Cepat Membuat Denah Dengan Menggunakan Software Autocad semoga artikel diatas bermanfaat untuk kalian semua
