Cara Memasang Instalasi Listrik Pada Bangunan Rumah Bertingkat

Tips ini sedikit berbagi ide memasang instalasi listrik rumah bertingkat. Hal tersebut dikarenakan banyak sekali instalasi listrik rumah bertingkat yang sangat susah dalam memperbaikinya. Banyak sekali ditemui titik percabangan instalasi maupun pipa instalasinya ditanam langsung dalam beton. Alasannya supaya tidak terganggu dari hal-hal yang dapat merusak instalasi tersebut. Hal tersebut tentu saja ada benarnya, akan tetapi perlu diingat bahwa lantai beton tempat menaruh saluran instalasi akan sedikit banyak mempengaruhi kekuatan betonnya. Hal tersebut dikarenakan adanya rongga didalamnya yang berasal dari pipa instalasi yang ditanam dan rata2 pipa yang ditanam berupa peralon PVC. Itu alasan pertamanya. Alasan yang kedua adalah karena akan susah dalam memperbaiki maupun jika akan dilakukan penggantian kabel instalasi. Mengapa demikian ?

Yang pertama adalah jika suatu hal dalam menanam pipa instalasi terjadi kebocoran pada pipa (ketika berlangsungnya proses pengecoran) maka akan mengakibatkan campuran beton masuk kedalamnya sehingga pada akhirnya pipa instalasi tersebut menjadi buntu alias tersumbat...
Yang kedua adalah jika sampai titik percabangan juga ditanam pada beton. Coba bayangin sendiri.

Diluar itu semua, paling sering dijumpai adalah yang empunya rumah menggunakan kabel jenis NYM ataupun karena saking kayanya tu orang, instalasi rumahnya menggunakan kabel jenis NYY dan menganggap penanaman didalam beton tidak perlu menggunakan pipa instalasi.

Berikut ide tips pada pemasangan instalasi rumah bertingkat :

Sebaiknya instalasi terbagi menjadi group instalasi yang berbeda untuk tiap lantai.
Jalur pembagian group dari kotak pengaman untuk lantai atas(lantai 2,3,dst.) dapat diletakkan disisi luar tembok rumah ataupun didalam tembok itu sendiri. Jika diletakkan disisi luar tembok rumah, pastikan jalur tersebut terlindungi dengan baik. Anda bisa menggunakan pipa peralon atau bahan lainnya yang tahan terhadap perubahan cuaca dan yang terpenting harus kedap air. Gambar ilustrasinya baik di luar maupun didalam tembok terlihat seperti gambar dibawah ini.

Cara Memasang Instalasi Listrik Pada Bangunan Rumah Bertingkat Cara Memasang Instalasi Listrik Pada Bangunan Rumah Bertingkat

Usahakan pipa instalasi tidak tertanam didalam beton apalagi titik sambungnya. Jikapun ada sebaiknya hanya pipa instalasi untuk saluran menuju lampu penerangan, itupun juga jangan dicabangkan didalam beton jika lampu penerangan tersebut dipasang paralel dengan lampu lainnya. Kita ambil contoh denah sederhana dibawah ini.

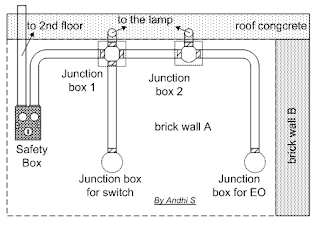

maka ilustrasi gambar realisasi pemasangan yang tampak dari depan akan terlihat seperti gambar dibawah ini.

dan jika dilihat dari samping maka kotak sambung 1 atau kotak sambung 2 yang menuju lampu akan terlihat seperti gambar dibawah ini.

Perlu di ingat, pastikan pipa instalasi yang akan ditanam dalam beton harus benar-benar tertutup rapat alias tidak ada kebocoran, terutama pada daerah sambungan pipa. Gunakan isolasi pada sambungan pipa untuk lebih melindungi dari kebocoran.

Satu hal lagi, jika anda merasa risi/kurang cocok dengan penutup asli dari kotak sambung, anda bisa mengatur penanaman kotak sambung sedikit lebih dalam dan membuat tutup modifikasi (seperti terlihat pada gambar kotak sambung ke lampu diatas) yang terbuat dari kayu atau bahan lainya sebagai penutup kotak sambung tersebut sehingga nantinya jika tembok dirapikan akan terlihat rata. Jangan lupa diberi tanda kecil pada daerah tempat tutup kotak sambung tersebut sehingga jika suatu saat akan memperbaiki tidak kebingungan mencarinya.
