Dump truck/ dumper truck adalah suatu alat yang digunakan untuk memindahkan material pada jarak menengah sampai jarak jauh (500 m atau lebih). Muatanya diisi oleh alat pemuat, sedangkan untuk membongkar alat ini bekerja sendiri. material-material tersebut diantaranya batubara, tanah urug, pasir, batu split, nikel, bijih besi bahkan sampai sampah.
Artiket Terkait : Produksi Excavator Hidrolis
Perhitungan Produksi Dozer Shovel Dan Wheel Loader
Perhitungan Produksi Bulldozer
Perhitungan Produksi Alat Berat
Perbandingan Produksi Excavator Cat Dan Kobelco
Perhitungan Produksi Motor Scraper
Perhitungan Produksi Dozer Shovel Dan Wheel Loader
Perhitungan Produksi Bulldozer
Perhitungan Produksi Alat Berat
Perbandingan Produksi Excavator Cat Dan Kobelco
Perhitungan Produksi Motor Scraper
 |
| Dump Truck |
Sebuah dumptruck memiliki ciri yang khas dilengkapi dengan piranti pembantu hidrolik yang terpasang dibawah bak dump truck dalam posisi tidur dengan bagian belakang berebgsel, bagian depan bak yang dapat diangkat memungkinkan isi yang dibawa dalam bak dump truck dengan mudah diturunkan dibelakang truck di likasi pengiriman. Di Inggris dan Australia istilah dump truck berlaku hanya untuk off road dan pekerjaan konstruksi saja, sementara dijalan raya kendaraan ini dikenal sebagai tipper, truck tipper (inggris) dan tip truck ( Australia).
 |
| Dump truck |
Perhitungan Produksi Dump Truck
Dalam mengoperasikan sejumlah dump truck yang sesuai demgam kapasitas loader, maka urutan perhitunganya adalah sebagai berikut :
Menghitung siklus dump truck dengan menghitung waktu-waktu yang diperlukan yaitu :
- Waktu muat, yang diperlukan loader untuk memuat dump truck.
- Waktu angkut material dan kembali dalam keadaan kosong.
- Waktu bongkar muatan didaerah muatan.
- Waktu yang dibutuhkan dump truck untuk mengambil posisi dimuati dan untuk loader memuati dump truck.
 |
| Siklus Dump truck |
Tetapi waktu rata-rata untuk kondisi-kondisi baik, sedang, kurang dapat dilihat pada tabel berikut :
(4). Waktu yang dibutuhkan dump truck untuk mengambil posisi dimuati dan untuk loader mulai memuat dump truck.
seperti telah dijelaskan diatas , waktu siklus dump truck dapat diperkirakan dengan menggunakan harga-harga besaran dari faktor-faktor pada paragraf 1- 4
2. Perkiraan jumlah dump truck yang dibutuhkan
Jumlah dump truck yang dibutuhkan untuk kerja kombinasi dengan loader yang bekerja dengan effisiensi kerja maksimum dapat dihitung dengan rumus berikut :
Rumus tersebut digunakan jika dump truck bekerja pada interval yang tetap dalam menempuh siklus-siklusnya.
Jika ada hambatan yang mengganggu jalanya dump truck bekerja pada interval yang tetap pada jalan kerjanya, maka dump truck akan berderet-deret berjajar karena hambatan-hambatan tersebut.
Jika formula diatas diterapkan untuk hal seperti tersebut diatas, maka kemampuan loader akan lebih dari kapasitas muat total dari dump truck. Untuk memberi kelonggaran waktu siklus loader, maka jumlah dump truck yang dibutuhkan harus dikalikan dengan effisiensi kerja dari loader.
Perhitungan Produksi Dump Truck
Produksi perjam total dari beberapa dump truck yang mengerjakan pekerjaan yang sama secara simultan dapat dihitung dengan rumus berikut :
⇨ Kombinasi kerja antara dump truck dan loader
Jika dum truck dan loader digunakan bersama dalam suatu kombinasi, maka seyogyanya bahwa kapasitas operasi dump truck sama dengan loader tersebut.
Dari persamaan dibawah ini, jika harga persamaan di sebelah kiri lebih besar, maka group dump truck tentunya mempunyai kapasitas berlebih. Sebaliknya, jika harga persamaan di sebelah kanan lebih besar, maka group loader lebih besar kapasitasnya.
⇨ Jumlah dump truck yang diperlukan untuk standby
Sebagai tambahan pada jumlah dump truck dan loader yang sesuai dengan perhitungan perlu untuk pelaksanaan pekerjaan, masih diperlukan pula beberapa alat untuk menggantikan bilamana ada alat yang rusak agar pekerjaan tetap berjalan.
Tabel berikut dapat membantu untuk menentukan berapa dump truck cadangan (standby) yang dibutuhkan. Tergantung dari besarnya project masing-masing.
⇨ Kapasitas dump truck SAE
→ Kapasitas peres dibatasi oleh tepi terbuka dari bak bagian belakang (c) dan bidang miring 1:1 dari tepi termaksud dan disebelah atas adalah tepi mulut bak bagian atas.
→ Kapasitas munjung adalah jumlah dari kapasitas peres dan volume-volume VA, V₁.V₂ dan V₃ seperti tertera pada gambar.
→ Kedua kapasitas tersebut diatas adalah merupakan jumlah tanah yang dapat diukur untuk membandingkan dumper.
→ Contoh perhitungan
Soal :
Sebuah dump truck (Komatsu HD 200) bekerja dalam satu kombinasi dengan wheel loader (Komatsu W 170) untuk mengangkut tanah ke tempat pembuangan sejauh 500 m. Berapakah kapasitas angkut HD 200?
Kondisi kerja dumptruck :
→ Jarak angkut : - Jalan datar 450 m (belikan kecil - 2)
- Tanjakan 50 m (lurus)
- Kemiringan tanjakan 10 %
→ Kondisi jalan kerja : jalan yang permukaanya ambles, tidak pernah disiram, sama sekali tidak pernah dipelihara.
→ Type tanah : tanah liat campur pasir.
→ Effisiensi kerja : 0,83 (kondisi operasi baik sekali dan juga pemeliharaan mesin baik sekali).
→ Batas kecepatan : dipandang dari sudut keselamatan kerja, maka kecepatan maksimum berikut tidak terlampaui.
Penjelasan :
(II) Waktu buang dan waktu kembali.
Jarak buang dan kembali dan waktu yang diperlukan untuk menempuh jarak-jarak tersebut harus dihitung :
Berat netto dump truck (tidak dengan beban) = 18.500 kg (dari cataloque yang bersangkutan)
→ berat dump truck bermuatan.
Berat jenis dari tanah liat berpasir sebelum dikerjakan berkisar antara 1,7.
Untuk mendapatkan berat jenis sesudah pengerjaan tanah, maka faktor konvensi volume tanah harus diperhitungkan.
1,7 (berat jenis sebelum pengerjaan) =
1,25 (faktor konvensi volume tanah)
1,36 (yaitu berat jenis tanah lepas).
Berat pada waktu dimuat
= n x kapasitas bucket x faktor x B.J tanah lepas x 1000
= 4 x 3,9 m³ x 0,9 x 1,36 x 1000
= 19.090 kg
Berat dump truck bermuatan, jadi
= 18.500 + 19.090
= 37.590 kg

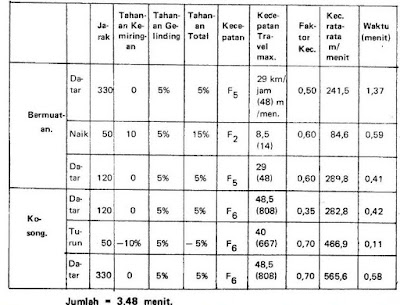

Dengan menggunakan grafik tempelan travel dan grafik tempilan Rim, kecepatan maksimum untuktiap bagian jalan kerja dapat dihitung.
Dari gambar 1 dan 2 dapat dihitung kecepatan-kecepatan termaksud untuk dump truck HD 200.
Dalam grafik-tampilam Rim (gambar dibawah). untuk grafik tahanan total adalah 5%. ini berarti bahwa jika truck dalam keadaan kosong dan kecepatanya F₆ seperti tertera pada diagram, maka cukup menekan pada accelerator (percepatan) dan menjaga kecepatan pada batas limitnya.
(III) Waktu buang dan waktu tunggu
t₁ = 1,15 menit (rata-rata)
(IV) Waktu bagi dump truck untuk mengambil posisi muat dan untuk loader mulai memuat.
t₂ = 0,3 menit (rata-rata)
(V) Waktu siklus
Cmt = 2,04 + 3,47 + 1,15 + 0,3 = 7,0 menit
(b) Perkiraan jumlah dump truck yang dibutuhkan :
Hasil tersebut menunjukan jumlah dump truk yang diperlukan jika wheel loader w 170 yang digunakan dan effesiensi kerja dianggap sama dengan satu (es = 1,0).
Jika effisiensi kerja wheel loader sama dengan 0,83, maka jumlah dump truck yang dibutuhkan adalah :
M' = M x 0,83 = 3,4 x 0,83 = 2,8
Didalam praktek biasanya ditentukan untuk operasi 3 unit, untuk stand by 1 unit, jadi jumlah dump truck yang dibutuhkan 4 unit untuk tiap-tiap loader.
(c) Perkiraan produksi dump truck.
Jika ada hambatan yang mengganggu jalanya dump truck bekerja pada interval yang tetap pada jalan kerjanya, maka dump truck akan berderet-deret berjajar karena hambatan-hambatan tersebut.
Jika formula diatas diterapkan untuk hal seperti tersebut diatas, maka kemampuan loader akan lebih dari kapasitas muat total dari dump truck. Untuk memberi kelonggaran waktu siklus loader, maka jumlah dump truck yang dibutuhkan harus dikalikan dengan effisiensi kerja dari loader.
Perhitungan Produksi Dump Truck
Produksi perjam total dari beberapa dump truck yang mengerjakan pekerjaan yang sama secara simultan dapat dihitung dengan rumus berikut :
Jika dum truck dan loader digunakan bersama dalam suatu kombinasi, maka seyogyanya bahwa kapasitas operasi dump truck sama dengan loader tersebut.
Dari persamaan dibawah ini, jika harga persamaan di sebelah kiri lebih besar, maka group dump truck tentunya mempunyai kapasitas berlebih. Sebaliknya, jika harga persamaan di sebelah kanan lebih besar, maka group loader lebih besar kapasitasnya.
Sebagai tambahan pada jumlah dump truck dan loader yang sesuai dengan perhitungan perlu untuk pelaksanaan pekerjaan, masih diperlukan pula beberapa alat untuk menggantikan bilamana ada alat yang rusak agar pekerjaan tetap berjalan.
Tabel berikut dapat membantu untuk menentukan berapa dump truck cadangan (standby) yang dibutuhkan. Tergantung dari besarnya project masing-masing.
⇨ Kapasitas dump truck SAE
→ Kapasitas peres dibatasi oleh tepi terbuka dari bak bagian belakang (c) dan bidang miring 1:1 dari tepi termaksud dan disebelah atas adalah tepi mulut bak bagian atas.
→ Kapasitas munjung adalah jumlah dari kapasitas peres dan volume-volume VA, V₁.V₂ dan V₃ seperti tertera pada gambar.
→ Kedua kapasitas tersebut diatas adalah merupakan jumlah tanah yang dapat diukur untuk membandingkan dumper.
→ Contoh perhitungan
Soal :
Sebuah dump truck (Komatsu HD 200) bekerja dalam satu kombinasi dengan wheel loader (Komatsu W 170) untuk mengangkut tanah ke tempat pembuangan sejauh 500 m. Berapakah kapasitas angkut HD 200?
Kondisi kerja dumptruck :
→ Jarak angkut : - Jalan datar 450 m (belikan kecil - 2)
- Tanjakan 50 m (lurus)
- Kemiringan tanjakan 10 %
→ Kondisi jalan kerja : jalan yang permukaanya ambles, tidak pernah disiram, sama sekali tidak pernah dipelihara.
→ Type tanah : tanah liat campur pasir.
→ Effisiensi kerja : 0,83 (kondisi operasi baik sekali dan juga pemeliharaan mesin baik sekali).
→ Batas kecepatan : dipandang dari sudut keselamatan kerja, maka kecepatan maksimum berikut tidak terlampaui.
Jarak buang dan kembali dan waktu yang diperlukan untuk menempuh jarak-jarak tersebut harus dihitung :
Berat netto dump truck (tidak dengan beban) = 18.500 kg (dari cataloque yang bersangkutan)
→ berat dump truck bermuatan.
Berat jenis dari tanah liat berpasir sebelum dikerjakan berkisar antara 1,7.
Untuk mendapatkan berat jenis sesudah pengerjaan tanah, maka faktor konvensi volume tanah harus diperhitungkan.
1,7 (berat jenis sebelum pengerjaan) =
1,25 (faktor konvensi volume tanah)
1,36 (yaitu berat jenis tanah lepas).
Berat pada waktu dimuat
= n x kapasitas bucket x faktor x B.J tanah lepas x 1000
= 4 x 3,9 m³ x 0,9 x 1,36 x 1000
= 19.090 kg
Berat dump truck bermuatan, jadi
= 18.500 + 19.090
= 37.590 kg
Dengan menggunakan grafik tempelan travel dan grafik tempilan Rim, kecepatan maksimum untuktiap bagian jalan kerja dapat dihitung.
Dari gambar 1 dan 2 dapat dihitung kecepatan-kecepatan termaksud untuk dump truck HD 200.
Dalam grafik-tampilam Rim (gambar dibawah). untuk grafik tahanan total adalah 5%. ini berarti bahwa jika truck dalam keadaan kosong dan kecepatanya F₆ seperti tertera pada diagram, maka cukup menekan pada accelerator (percepatan) dan menjaga kecepatan pada batas limitnya.
(III) Waktu buang dan waktu tunggu
t₁ = 1,15 menit (rata-rata)
(IV) Waktu bagi dump truck untuk mengambil posisi muat dan untuk loader mulai memuat.
t₂ = 0,3 menit (rata-rata)
(V) Waktu siklus
Cmt = 2,04 + 3,47 + 1,15 + 0,3 = 7,0 menit
(b) Perkiraan jumlah dump truck yang dibutuhkan :
Jika effisiensi kerja wheel loader sama dengan 0,83, maka jumlah dump truck yang dibutuhkan adalah :
M' = M x 0,83 = 3,4 x 0,83 = 2,8
Didalam praktek biasanya ditentukan untuk operasi 3 unit, untuk stand by 1 unit, jadi jumlah dump truck yang dibutuhkan 4 unit untuk tiap-tiap loader.
(c) Perkiraan produksi dump truck.
