Pengertian dan Jenis Crane

Pengertian dan Jenis Crane. Crane adalah salah satu alat berat (heavy equipment) yang digunakan sebagai alat pengangkat dalam proyek kontruksi. Crane bekerja dengan mengangkat material yang akan dipindahkan, memindahkan secara horizontal, kemudian menurunkan material ditempat yang diinginkan. Alat ini memilki bentuk dan kemampuan angkat yang besar dan mampu berputar hingga 360 derajat dan jangkauan hingga puluhan meter. Crane biasanya digunakan dalam pekerjaan pekerjaan proyek, pelabuhan, perbengkelan, industri, pergudangan dll.

Beberapa tipe crane yang umum dipakai adalah:

1. Crane Crawler

foto: directindustry.com

Crawler crane merupakan pesawat pengangkat material yang biasa digunakan pada lokasi proyek pembangunan dengan jangkaun yang tidak terlalu panjang. Tipe ini mempunyai bagian atas yang dapat bergerak 360 Derajat. Dengan roda crawler maka crane tipe ini dapat bergerak didalam lokasi proyek saat melakukan pekerjaannya. Pada saat crane akan digunakan diproyek lain maka crane diangkut dengan menggunakan lowbed trailer. Pengangkutan ini dilakukan dengan membongkar boom menjadi beberapa bagian untuk mempermudah pelaksanaan pengangkutan.

2. Mobile Crane (Truck Crane)

foto:walpaperup.com

Mobile Crane (Truck Crane) adalah crane yang terdapat langsung pada mobile (Truck) sehingga dapat dengan mudah dibawa langsung pada pada lokasi kerja tanpa harus menggunakan kendaraan (trailer). Crane ini memiliki kaki (pondasi/tiang) yang dapat dipasangkan ketika beroperasi untuk menjaga crane tetap seimbang. Truck crane ini dapat berputar 360 derajat.

3. Crane untuk Lokasi Terbatas

Crane tipe ini diletakan di atas dua buah as tempat kedua as ban bergerak secara simultan.dengan kelebihan ini maka crane jenis ini dapat bergerak dengan leluasa. Alat penggerak crane jenis ini adalah roda yang sangat besar yang dapat meningkatkan kemampuan alat dalam bergerak dilapangan dan dapat bergerak di jalan raya dengan kecepatan maksimum 30 mph. letak ruang operator crane biasanya pada bagian-bagian deck yang dapat berputar.

4. Tower Crane

foto:ictinpractice.com

Tower crane merupakan alat yang digunakan untuk mengangkat material secara vertical dan horizontal kesuatu tempat yang tinggi pada ruang gerak yang terbatas. Tipe crane ini dibagi berdasarkan cara crane tersebut berdiri yaitu crane yang dapat berdiri bebas (free standing crane), crane diatas rel (rail mounted crane), crane yang ditambatkan pada  bangunan (tied-in tower crane) dan crane panjat (climbing crane).

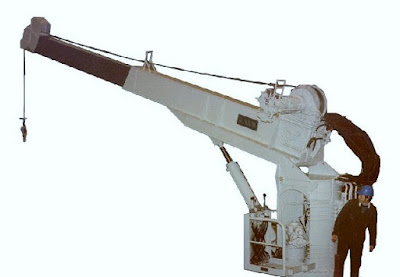

5. Hidraulik Crane

foto:panicatcampus.blogspot.co.id

Umumnya semua jenis crane menggunkan sistem hidraulik (minyak) dan pheneumatik (udara) untuk dapat bekerja. Namun secara khusus Hidraulik crane adalah crane yang biasa digunakan pada perbengkelan dan pergudangan dll, yang memilki struktur sederhana. Crane ini biasanya diletakkan pada suatu titik dan tidak untuk dipindah-pindah dan dengan jangkauan tidak terlalu panjang serta putaran yang hanya 180 derajat. Sehingga biasanya pada suatu perbengkelan/pergudangan terdapat lebih dari satu Crane.

6. Hoist Crane

foto:mhe-demag.com

Hoist Crane adalah pesawat pengangkat yang biasanya terdapat pada pergudangan dan perbengkelan. Hoist Crane ditempatkan pada langit-langit dan berjalan diatas rel khusus yang yang dipasangi pada langit-langit tersebut. Rel-rel tadi juga dapat bergerak secara maju-mundur pada satu arah.

7. Jip crane

foto:eng-tips.com

Jip crane merupakan pesawat pengangkat yang terdiri dari berbagai ukuran, jip crane yang kecil biasanya digunakan pada perbengkelan dan pergudangan untuk memindahkan barang-barang yang relatif berat. Jip crane memilki sistem kerja dan mesin yang mirip seperti 'Hoist Crane' dan struktur yang mirip 'Hidraulik Crane'.

Bagian-bagian Crane

Bagian dari crane adalah mast atau tiang utama, jib dan counter jib, counterweight, trolley dan tie ropes. Mast merupakan tiang vertical yang berdiri di atas base atau dasar. Jib merupakan tiang horizontal yang panjangnya ditentukan berdasarkan jangkauan yang diinginkan.

Baca juga : Bagian-bagian crane dan fungsinya

Kriterian pemilihan Tower Crane

Pemilihan to!er crane sebagai alat untuk memindahkan material didasarkan pada kondisi lapangan yang tidak luas, ketinggian yang tidak terjangkau oleh alat lain. Dan tidak dibutuhkanya pergerakan alat. Pemilihan jenis to!er crane yang akan dipakai harus mempertimbangkan situasi proyek, bentuk struktur bangunan, kemudahan operasiaonal  baik pada saat pemasangan maupun pada saat pembongkaran. Sedangkan pemilihan kapasitas tower crane berdasarkan berat, dimensi, dan daya jangkau pada beban terberat, ketinggian maksimum alat, perakitan alat diproyek, berat alat yang harus ditahan oleh strukturnya, ruang yang tersedia untuk alat, luas area yang harus dijangkau alat dan kecepatan alat untuk memindahkan material.

Kapasitas Tower Crane

Kapsitas tower crane tergantung beberapa faktor. Yang perlu diperhatikan adalah bahwa jika material yang diangkut oleh crane melebihi kapasitasnya maka akan terjadi jungkir. oleh karena itu, berat material yang diangkut sebaiknya sebagai berikut :

1. Untuk mesin beroda crawler adalah 75% dari kapasitas alat.

2. Untuk mesin beroda ban karet adalah 85% dari kapasitas alat.

3. Untuk mesin yang memilliki kaki adalah 85% dari kapasitas alat.

Faktor luar yang harus diperhatikan dalam menentukan kapasitas alat adalah.

1. Kekuatan angin terhadap alat.

2. Ayunan beban pada saat dipindahkan.

3. Kecepatan pemindahan material.

4. Pengereman mesin dalam pergerakannya.

Sumber referensi:

http://dokumen.tips/documents/pengertian-crane.html diakses tanggal 9 November 2015

https://belajar-ilmu-sipil.blogspot.com//search?q=bagian-bagian-alat-berat-tower-crane diakses tanggal 9 November 2015
