Cara Menghitung Jumlah Besi Pondasi Setempat (Pondasi Foot Plat)



Pondasi Setempat (atau biasa disebut juga Pondasi Foot Plat, Pondasi Telapak, atau Pondasi Tapak) pada umumnya dipakai untuk Rumah 1 Lantai, 2 Lantai, 3 Lantai, dan bahkan bisa juga 4 Lantai, jika Dimensi Tapak Pondasi diperbesar dan Tanah Dasarnya cukup keras.

Pada tulisan kali ini saya hanya membahas Cara Perhitungan Jumlah Besinya saja, dengan Asumsi Gambar Rencana dan Diameter Besinya telah ditentukan.

Contoh Perhitungan:

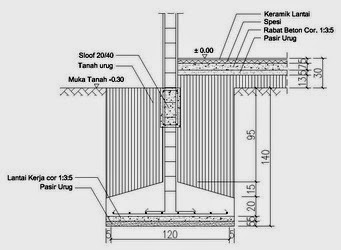

Sebuah Rumah direncanakan memakai Pondasi Setempat sebanyak 15 unit. Detail Gambar Pondasi dapat dilihat pada Gambar Rencana (Bestek) dibawah ini.
Jumlah Besi untuk Pondasi Setempat ini dapat kita hitung dengan cara sebagai berikut:


Perhitungannya:

1.  Data Gambar: Ukuran Pondasi = 120, dan Besi Pondasi Setempat adalah Ø12-15, ini artinya:
a.  Ukuran Tapak Pondasi: Panjang = 120 cm dan Lebar = 120 cm.
b.  Besi yang dipakai adalah berdiameter 12 mm
c.  Jarak pemasangan Besi = 15 cm.

2.  Berdasarkan Lebar Tapak Pondasi = 120cm dan Jarak besi = 15cm ini, bisa dibuat Rencana Pemasangan dan Pemotongan Besi seperti Gambar dibawah ini.



3.  Dari Gambar diatas didapat kesimpulan:
a.  Dalam 1 Unit Pondasi Setempat diperlukan: 16 potong (ptg) besi Ø12.
b.  Panjang 1 potong Besi adalah = 9cm + 105cm + 9cm = 123 cm = 1,23 m.

4.   Perhitungan Besi yang harus disediakan (dibeli):

a.  Jumlah Pondasi Setempat = 15 unit.
Dimana, untuk 1 unit Pondasi membutuhkan 16 ptg besi yang panjangnya = 1,23 m.
Jadi untuk 15 unit Pondasi dibutuhkan = (15 x 16) ptg = 240 ptg (besi panjang 1,23 m).

b.  Jika dibeli Besi Ø12 panjang 12 meter (Ø12x12m), maka:
-  Dari 1 batang (btg) Besi tersebut, bisa dibuat = 9 ptg panjang 1,23m, ada Sisa 1 ptg panjang 93cm.
-  Untuk membuat 240 ptg besi panjang 1,23m, diperlukan (240 ptg : 9 ptg) = 26,67 btg 27 btg.
-  (Dari 27 btg Besi tersebut, diperoleh = 240 ptg besi panjang 1,23m, ada Sisa 26 ptg Besi panjang 93cm dan 1 ptg panjang 4,62m).

c.  Jika dibeli Besi Ø12 panjang 10 meter (Ø12x10m), maka:
-  Dari 1 batang (btg) Besi tersebut, bisa dibuat = 8 ptg panjang 1,23m, ada Sisa 1 ptg panjang 16cm.
-  Untuk membuat 240 ptg besi panjang 1,23m, diperlukan (240 ptg : 8 ptg) = 30 btg.
(Dari 30 btg Besi tersebut, diperoleh = 240 ptg besi panjang 1,23m, ada Sisa 30 ptg Besi panjang 16cm).

5.  Selesai... Semoga tulisan ini bermanfaat...
